SEMITRANS系列


SEMITRANS系列

产品简介

SEMITRANS是一种稳健的工业标准封装，配备铜底板和用于电源连接的螺丝端子。SEMITRANS封装采用低电感设计，可用于20kW至500kW的逆变器。


产品详情

 ► 提示：



德国Semikron赛米控公司生产的IGBT模块按封装形式可分为六大系列，分别是

SKIM系列                        SKiip IPM系列           SEMiX系列

SEMITRANS系列           SEMITOP系列           MiniSKiiP系列

点击某一系列，可跳转到相应页面。


SEMITRANS® IGBT模块

SEMITRANS是一种稳健的工业标准封装，配备铜底板和用于电源连接的螺丝端子。SEMITRANS封装采用低电感设计，可用于20kW至500kW的逆变器。通过多渠道采购的IGBT以及赛米控CAL二极管，这些模块的规格可达到900A和 1700V。凭借超过25年的市场经验，SEMITRANS封装提供成熟可靠、久经考验的标准化设计。

应用领域：这种久经考验的封装设计应用广泛，如再生逆变器和电源。使用寿命长，非常适合高要求的应用，如交流变频器、开关磁阻和直流电机。


SEMITRANS®  IGBT模块内部电路连接图


GB 两单元


GAL 单开关


                       GAR 单开关


GA 一单元

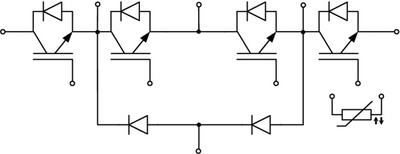

                                  MLI 三电平


GD 六单元


SEMITRANS®  IGBT模块型号（点击某一型号，可查看该型号PDF文件）


封装外型

电路连接

型号

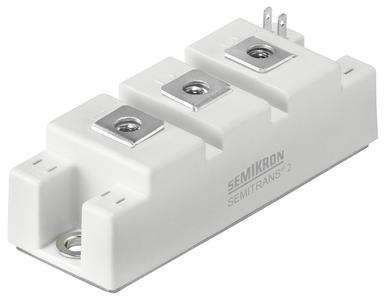

SEMITRANS 2

(94x34x30)






GB两单元

 600V、650V系列： SKM50GB063D    SKM75GB063D    SKM100GB063D   SKM145GB066D  SKM195GB066D

                                       SKM195GB07E3

1200V系列：SKM50GB12T4      SKM50GB12V       SKM75GB12T4    SKM75GB12V      SKM100GB12T4

                         SKM100GB12V   SKM150GB12T4   SKM150GB12V   SKM195GB126D

1700V系列： SKM75GB17E4   SKM100GB17E4   SKM75GB176D   SKM150GB17E4  SKM145GB176D

                           SKM75GB17E4H16    SKM100GB176D




GAL单开关

600V、650V系列：SKM75GAL063D    SKM195GAL07E3

1200V系列： SKM50GAL12T4   SKM100GAL12T4  SKM150GAL12T4  SKM150GAL12V

1700V系列：SKM100GAL17E4  SKM145GAL176D



GAR单开关

600V、650V系列：SKM195GAR07E3  SKM75GAR063D

1200V系列：SKM150GAR12T4  SKM150GAR12V  SKM195GAL126D

1700V系列：SKM100GAR17E4

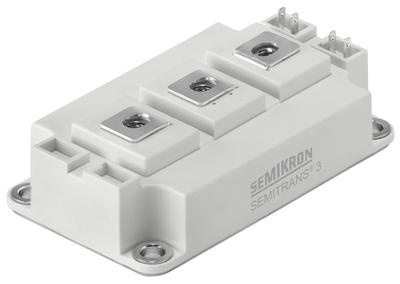

SEMITRANS 3

(106x62x31)







GB两单元

600V、650V系列：SKM200GB063D  SKM300GB063D  SKM300GB066D  SKM400GB066D

SKM600GB066D

                                           SKM300GB07E3   SKM400GB07E3  SKM600GB07E3


1200V系列： SKM100GB12T4G  SKM150GB12VG  SKM150GB12T4G  SKM200GB125D  SKM200GB126D

                          SKM200GB12E4    SKM200GB12V    SKM200GB12T4   SKM300GB126D   SKM300GB125D

                          SKM300GB12E4    SKM300GB12T4   SKM400GB125D   SKM400GB126D  SKM300GB12V

                          SKM400GB12E4    SKM400GB12V    SKM400GB12T4    SKM450GB12E4  SKM450GB12T4

                   SKM600GB126D

1700V系列： SKM150GB17E4G  SKM200GB17E4  SKM150GB17E4GH16  SKM300GB17E4

SKM200GB176D

                          SKM400GB17E4   SKM300GB17E4H16  SKM400GB176D




GAL单开关

600V、650V系列：SKM300GAL07E3  SKM300GAL063D

1200V系列：   SKM200GAL125D  SKM200GAL12E4  SKM200GAL126D  SKM200GAL12T4

SKM300GAL12E4

                             SKM300GAL12T4  SKM400GAL126D  SKM400GAL125D  SKM400GAL12E4

SKM400GAL12T4

                               SKM400GAL12V  SKM600GAL126D

1700V系列：    SKM200GAL176D  SKM400GAL17E4   SKM200GAL17E4  SKM400GAL176D




GAR单开关


600V、650V系列： SKM300GAR063D  SKM300GAR07E3

1200V系列：SKM200GAR12E4  SKM300GAR12E4  SKM200GAR125D  SKM400GAR12E4

SKM400GAR125D

                               SKM400GAR12V  SKM400GAR12T4

1700V系列： SKM200GAR17E4  SKM400GAR17E4  SKM400GAR176D

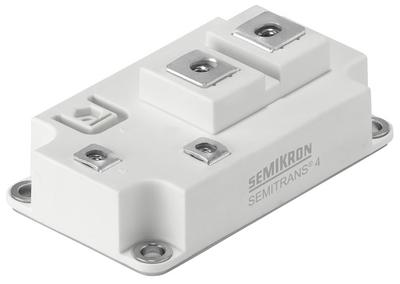

SEMITRANS 4

(106x62x37)





GA一单元

1200V系列： SKM300GA12E4   SKM300GA12T4   SKM300GA12V   SKM400GA12E4   SKM400GA12T4

                              SKM400GA12V   SKM600GA125D   SKM600GA126D   SKM600GA12E4   SKM600GA12T4

                              SKM600GA12V   SKM800GA125D   SKM800GA126D   SKM900GA12E4

1700V系列： SKM600GA176D   SKM600GA17E4   SKM800GA176D

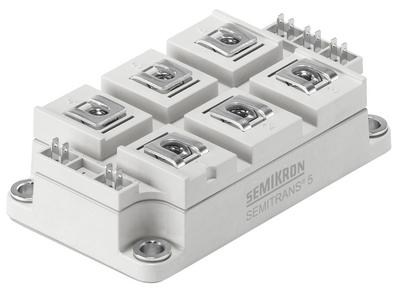

SEMITRANS 5

(106x62x31)




MLI三电平



600V系列： SKM200MLI066TAT  SKM150MLI066TAT  SKM300MLI066TAT

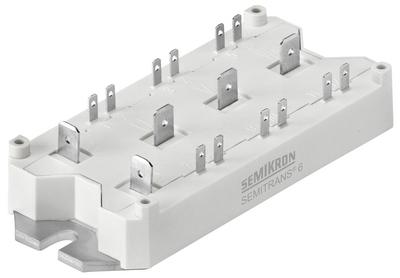

SEMITRANS 6

(105x45x18)




GD六单元


1200V系列： SKM25GD125D  SKM50GD125D
